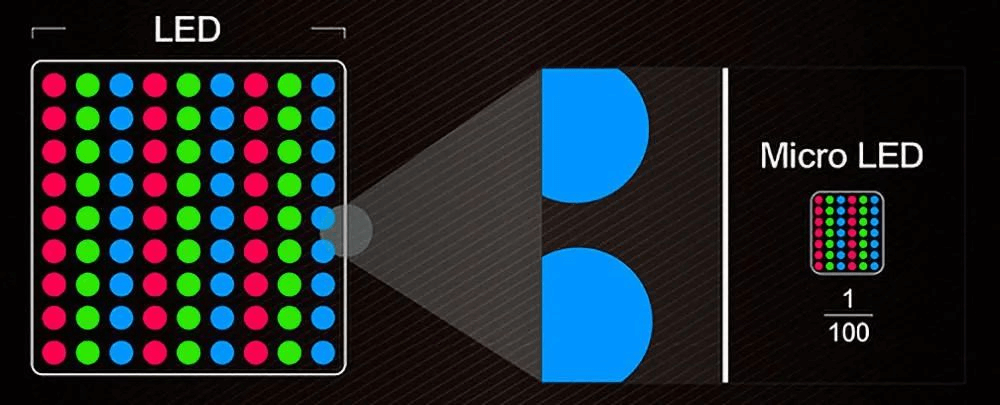

MicroLED代表着显示技术中非常令人振奋的前沿领域。 其芯片尺寸小于50 µm，在亮度、能效和使用寿命等方面均有望超越OLED和LCD。 但这些优势也伴随着现代制造业中特别复杂的挑战：以高吞吐量和近乎理想的良率处理并准确组装数百万个微型芯片。
制造工艺
挑战生产一个4K显示屏需要约2500万颗微发光二极管，每颗都需要以亚微米精度从供体晶圆转移到TFT背板。 即使缺陷率仅为0.01%，也会导致每个面板上出现数百个故障芯片。
因此，制造商不仅需要高速转移技术，还需具备稳健的缺陷像素修复能力。
目前有三种批量转移技术：

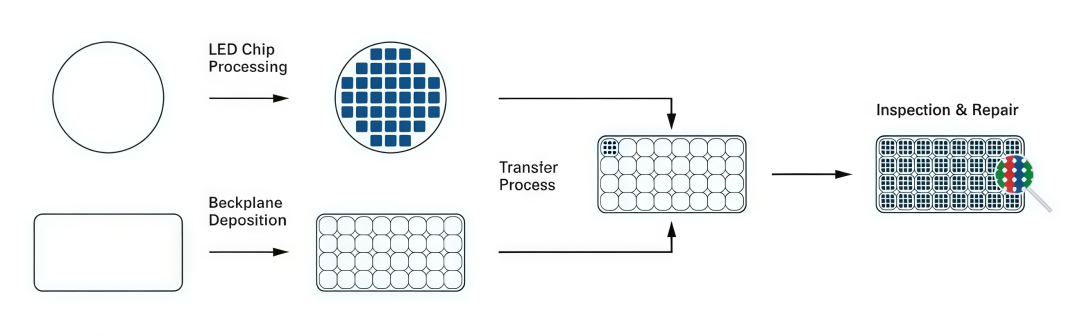

印章式转移：通过机械过程同时转移数千颗微发光二极管。激光转移法：包括激光剥离(LLO)和激光诱导正向转移(LIFT)，兼具高精度与调节供体基板与接收基板间距的能力。在机械力或电磁力引导下，使芯片通过流体过程沉降至预定位置。虽然印章转移仍普遍使用，但激光转移法因更高精度和可扩展性备受青睐。
精密微的中空XY轴运动平台，在实现这些过程中发挥着核心作用。 与传统的丝杆平台不同，在生产制造过程严格管控具六个自由度（X、Y、Z、俯仰、滚转和偏转），在兼具高刚性与紧凑结构的在高速运动的同时，拥有更高的对位精度（0.8um）。 更适用于微发光二极管的转移、对准和修复任务。
批量转移
与激光加工在LLO和LIFT操作过程中，晶圆需要在200 mm或更大的表面上保持数微米的平行度公差。 中空XY轴运动平台的优势在于：其高刚性和分辨率保障了对位的高精度，并在需要时提供优良的偏摆校正。 这使得供体晶圆和受体晶圆保持完全平行。让定制对准算法可进一步优化动态加工过程中的晶圆平行度。
缺陷修复
在MicroLED生产过程中即使良率达到99.999%，按此计算在一个400万晶粒的显示屏仍需更换约40个有故障LED。 此时，中空XY轴运动平台为单晶粒拾放操作提供精密对准，确保以微米级精度完成缺陷芯片的移除及更换。
重新定义键合
在焊接转移完成后，需要通过热焊接或激光焊接在TFT基板与LED晶粒之间建立电气连接。 这个过程需施加20-30 N的作用力，要求运动平台具备高刚性及稳定性。在平移位移过程必然兼具刚性与重复精度才能保证一次焊接的成功率，因此中空XY轴运动平台可有效降低键合过程中的漂移。
中空XY轴运动平台
相较于传统丝杆轴堆叠直来的对位平台的优势与中空XY轴运动平台相比，中空XY轴运动平台具有：更高的刚性，更低的运动质量更高的角度运动（偏摆）重复精度紧凑型设计，支持光学特征灵活对准这些特性使其既适用于研发环境，也适用于可扩展工业设备。
结论
从微型光纤阵列元件到世界最大望远镜的镜片组，中空XY轴运动平台已应用于众多光学对准工艺。 其独特性能与微发光二极管生产高度契合，是推动该技术规模化发展的关键赋能者。 从铝基到玻璃基的芯片巨量级转移，到单晶粒缺陷修复，再到最终高产能，高良率的市场需求，中空XY轴运动平台高刚性与重复精度，满足新一代显示屏的制造需求。
随着微发光二极管在智能手表、车载显示、AR/VR头显及大尺寸电视领域加速普及，中空XY轴运动平台将成为实现这一飞跃的核心制造设备。
